يعد القياس الدقيق لمقاومة التلامس لجهات الاتصال النحاسية أمرًا بالغ الأهمية لضمان أداء وموثوقية الأنظمة الكهربائية. باعتبارنا موردًا موثوقًا لوصلات النحاس، فإننا ندرك أهمية هذا القياس ونلتزم بتقديم منتجات عالية الجودة تلبي المعايير الأكثر صرامة. في هذه المدونة، سنستكشف الطرق والاعتبارات لقياس مقاومة التلامس لملامسات النحاس بدقة.
فهم مقاومة الاتصال
مقاومة التلامس هي المقاومة التي تحدث عند السطح البيني بين موصلين عندما يكونان على اتصال. في حالة نقاط الاتصال النحاسية، يمكن أن تتأثر بعدة عوامل، بما في ذلك حالة سطح نقاط الاتصال، وقوة الاتصال، ووجود الملوثات، ودرجة الحرارة. يمكن أن تؤدي مقاومة التلامس العالية إلى زيادة فقدان الطاقة، وارتفاع درجة الحرارة، وانخفاض الأداء الكهربائي، مما قد يؤدي في النهاية إلى فشل النظام.
أهمية القياس الدقيق
يعد القياس الدقيق لمقاومة التلامس أمرًا ضروريًا لعدة أسباب. أولاً، يساعد في مراقبة الجودة أثناء عملية التصنيع. من خلال قياس مقاومة التلامس الخاصة بجهات الاتصال النحاسية، يمكننا التأكد من أنها تلبي المتطلبات المحددة وتحديد أي مشكلات محتملة في وقت مبكر. ثانياً، إنه أمر بالغ الأهمية للتنبؤ بأداء الأنظمة الكهربائية. يمكن أن تؤدي مقاومة التلامس العالية إلى انخفاض الجهد وفقدان الطاقة، مما قد يؤثر على كفاءة النظام وموثوقيته. وأخيرًا، يمكن أن يساعد القياس الدقيق أيضًا في استكشاف المشكلات الكهربائية وإصلاحها. إذا كان النظام يواجه مشكلات في الأداء، فإن قياس مقاومة التلامس يمكن أن يساعد في تحديد ما إذا كانت المشكلة تكمن في جهات الاتصال.
طرق قياس مقاومة التلامس
أربعة - طريقة الأسلاك (كلفن).
تعد طريقة الأسلاك الأربعة، والمعروفة أيضًا باسم طريقة كلفن، إحدى أكثر الطرق دقة لقياس مقاومة التلامس. في هذه الطريقة، يتم استخدام سلكين حاملين للتيار لتمرير تيار معروف عبر نقاط الاتصال، ويستخدم سلكان لاستشعار الجهد لقياس انخفاض الجهد عبر نقاط الاتصال. من خلال فصل مسارات استشعار التيار والجهد، يتم التخلص من مقاومة أسلاك القياس من القياس، مما يؤدي إلى قراءة أكثر دقة.
لإجراء قياس الأسلاك الأربعة، يتم توصيل مصدر تيار ثابت إلى جهات الاتصال من خلال الأسلاك الحاملة للتيار. يتم بعد ذلك قياس انخفاض الجهد عبر نقاط الاتصال باستخدام مقياس الفولتميتر عالي المعاوقة المتصل بأسلاك استشعار الجهد. يتم حساب مقاومة التلامس باستخدام قانون أوم (R = V/I)، حيث V هو انخفاض الجهد المقاس وI هو التيار المطبق.
طريقة سلكين
تعد طريقة السلكين طريقة أبسط وأكثر استخدامًا لقياس مقاومة التلامس. في هذه الطريقة، يتم استخدام نفس السلكين لتمرير التيار عبر نقاط الاتصال وقياس انخفاض الجهد. ومع ذلك، فإن هذه الطريقة لها قيود لأنها تتضمن مقاومة خيوط القياس في القياس الإجمالي. ولذلك فهي أقل دقة من طريقة الأسلاك الأربعة، خاصة عند قياس مقاومات التلامس المنخفضة.
تعتبر طريقة السلكين مناسبة للتطبيقات التي لا تتطلب مستوى عالٍ من الدقة أو عند قياس مقاومات التلامس العالية نسبيًا. لتقليل الخطأ الناتج عن مقاومة الرصاص، يجب استخدام أسلاك قصيرة وسميكة، ويجب معايرة القياس إن أمكن.
العوامل المؤثرة على دقة القياس
حالة السطح
الحالة السطحية للملامسات النحاسية لها تأثير كبير على قياس مقاومة التلامس. يمكن أن تؤدي الأكسدة والتلوث والخشونة إلى زيادة مقاومة التلامس. قبل القياس، يجب تنظيف نقاط التلامس جيدًا لإزالة أي طبقات من الأوساخ أو الشحوم أو الأكسيد. يمكن القيام بذلك باستخدام عامل تنظيف مناسب وفرشاة ناعمة أو قطعة قماش.
قوة الاتصال
تؤثر قوة التلامس بين الموصلين على منطقة التلامس والضغط عند الواجهة، مما يؤثر بدوره على مقاومة التلامس. تؤدي قوة الاتصال الأعلى بشكل عام إلى مقاومة اتصال أقل لأنها تزيد من مساحة الاتصال وتقلل من مقاومة الاتصال بسبب التوصيل الكهربائي الأفضل. عند قياس مقاومة التلامس، من المهم التأكد من أن قوة التلامس متسقة وضمن النطاق المحدد.
درجة حرارة
يمكن أن تؤثر درجة الحرارة أيضًا على مقاومة التلامس الخاصة بجهات الاتصال النحاسية. مع زيادة درجة الحرارة، تزداد مقاومة النحاس بشكل عام. لذلك، من المهم قياس مقاومة التلامس عند درجة حرارة ثابتة، وإذا لزم الأمر، تصحيح القياس لتغيرات درجات الحرارة. يمكن لبعض معدات القياس المتقدمة أن تعوض تلقائيًا التغيرات في درجات الحرارة.
منتجاتنا وتأثيرها على مقاومة التلامس

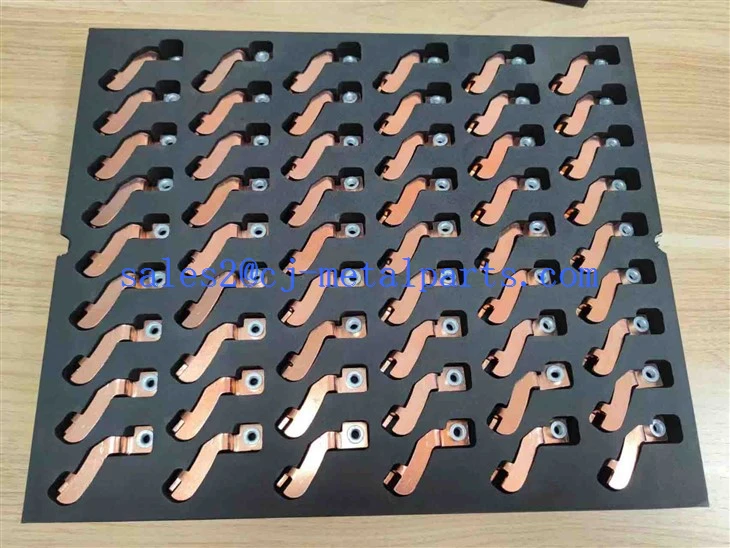

باعتبارنا موردًا للاتصالات النحاسية، فإننا نقدم مجموعة واسعة من المنتجات، بما في ذلكختم النحاس,ختم أجزاء الصحافة، والنحاس بسبار مرن. يتم تصنيع منتجاتنا باستخدام مواد نحاسية عالية الجودة وعمليات تصنيع متقدمة لضمان مقاومة اتصال منخفضة وموثوقية عالية.
نحن نستخدم إجراءات صارمة لمراقبة الجودة أثناء عملية التصنيع للتأكد من أن السطح النهائي لوصلاتنا النحاسية سلس وخالي من الملوثات. يساعد هذا في تقليل مقاومة التلامس وتحسين أداء جهات الاتصال. بالإضافة إلى ذلك، تم تصميم منتجاتنا لتحمل نطاقًا معينًا من قوى الاتصال، مما يضمن التوصيلات الكهربائية المتسقة والموثوقة.
اعتبارات لقياس اتصالات النحاس لدينا
عند قياس مقاومة التلامس لملامساتنا النحاسية، من المهم اتباع طرق القياس المناسبة ومراعاة العوامل المذكورة أعلاه. على سبيل المثال، عند استخدام طريقة الأسلاك الأربعة، تأكد من توصيل أسلاك استشعار التيار والجهد بشكل صحيح بنقاط الاتصال. عند تنظيف نقاط التلامس، استخدم عامل تنظيف متوافق مع النحاس لتجنب أي تلف في نقاط التلامس.
يوصى أيضًا بإجراء قياسات متعددة في نقاط مختلفة على نقاط التلامس لضمان توحيد مقاومة التلامس. إذا كانت مقاومة التلامس تختلف بشكل كبير بين نقاط مختلفة، فقد يشير ذلك إلى وجود مشكلة في سطح التلامس أو عملية التصنيع.
خاتمة
يعد القياس الدقيق لمقاومة التلامس لجهات الاتصال النحاسية جانبًا مهمًا لضمان أداء وموثوقية الأنظمة الكهربائية. وباستخدام طرق القياس المناسبة مثل طريقة الأسلاك الأربعة (كلفن) والأخذ في الاعتبار عوامل مثل حالة السطح، وقوة الاتصال، ودرجة الحرارة، يمكننا الحصول على قياسات دقيقة.
باعتبارنا موردًا لوصلات النحاس، فإننا ملتزمون بتوفير منتجات عالية الجودة ذات مقاومة اتصال منخفضة. ملكناختم النحاس,ختم أجزاء الصحافة، والنحاس بسبار مرنتم تصميمها وتصنيعها لتلبية أعلى المعايير.
إذا كنت في حاجة إلى اتصالات نحاسية عالية الجودة أو كانت لديك أي أسئلة بخصوص قياس مقاومة التلامس، فنحن نشجعك على الاتصال بنا للشراء وإجراء المزيد من المناقشات. فريق الخبراء لدينا على استعداد لمساعدتك في العثور على أفضل الحلول لمتطلبات النظام الكهربائي الخاص بك.
مراجع
- جروفر، مهاجم (1966). حسابات الحث: صيغ العمل والجداول. منشورات دوفر.
- Boylestad، RL، & Nashelsky، L. (2012). الأجهزة الإلكترونية ونظرية الدوائر. بيرسون.
- هايت، دبليو إتش، وكيميرلي، جي إي (2007). تحليل الدوائر الهندسية. ماكجرو - هيل.
